一套完整的室内设计图纸包含哪些项目

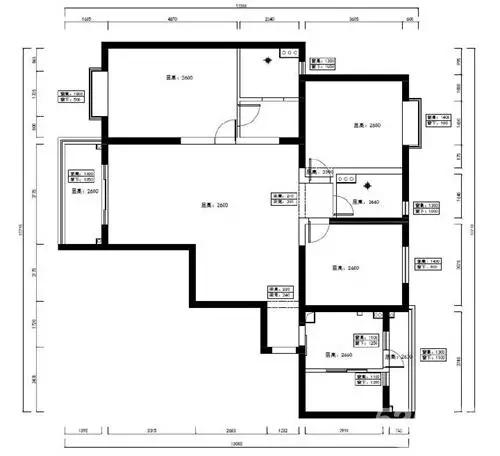

1、原始平面图
原始平面图是房子的原始结构尺寸图,每个房间的长宽、标高一般都会标。但是窗高窗下,梁高梁宽这些细节尺寸会有漏标的情况。

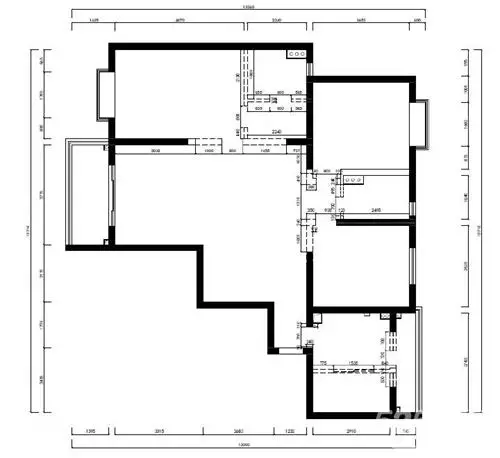

2、墙体拆况图
房屋墙体拆除尺寸的示意,要注意要有每面拆除墙体的长宽尺寸标示。

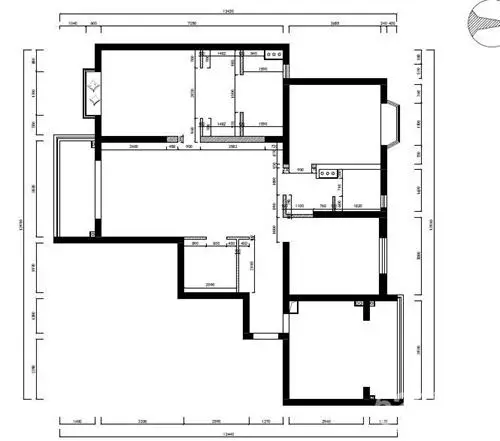

3、新建墙体图
新砌的墙体示意图,注意砖墙和轻钢龙骨隔墙的标示要有区分。

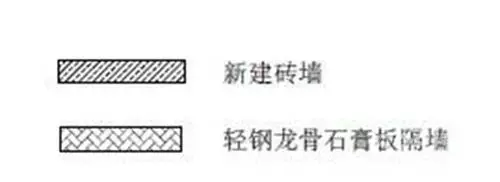

一般会用不同的线条代表新建墙体的类型:

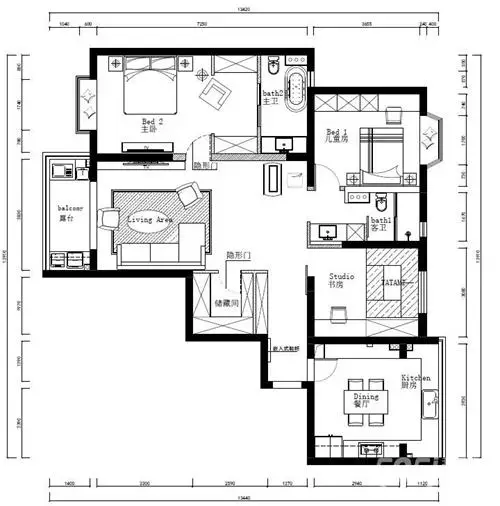

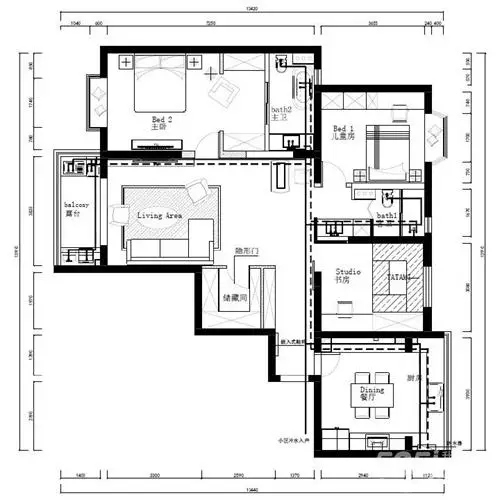

4、平面布置图
预期装修完成后的布置效果,注意家具的尺寸和各动线通道宽度足够。

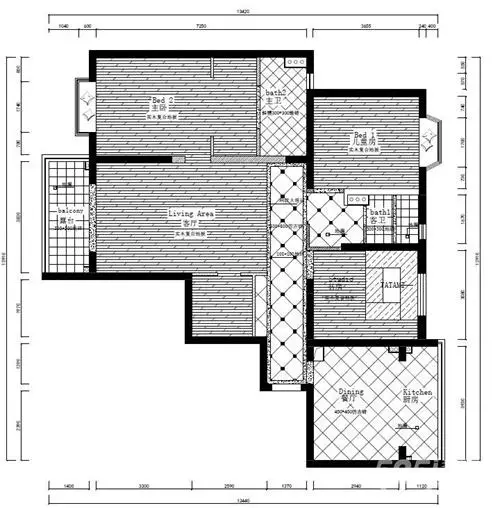

5、地面材料布置图
![](/upload/editor/image/20191029/20191029113512_6035.png)
标注具体的地面区域所用的材质种类,地砖或地板或大理石,以及拼接手法(如地砖有正铺、斜铺)。地板和地砖的用料可以根据这张图纸做初步估计,待到具体下单时再以现场复核为准。

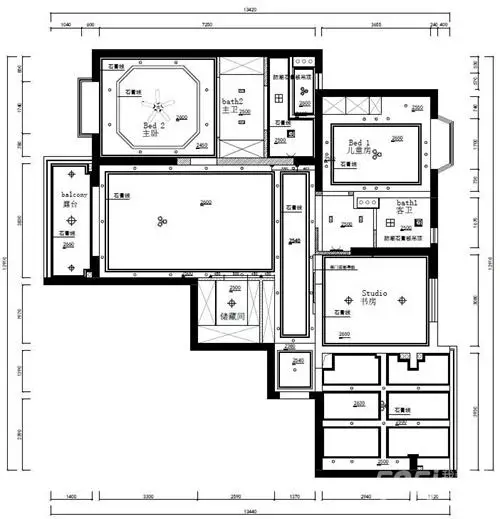

6、天花布置图
房子的顶面布置,各种石膏板、铝扣板吊顶和顶角石膏线的设置。这里要注意安装灯具、浴霸灯的标示。
灯具的类型、安装尺寸、色温都会有标示
![](/upload/editor/image/20191029/20191029113731_1817.png)

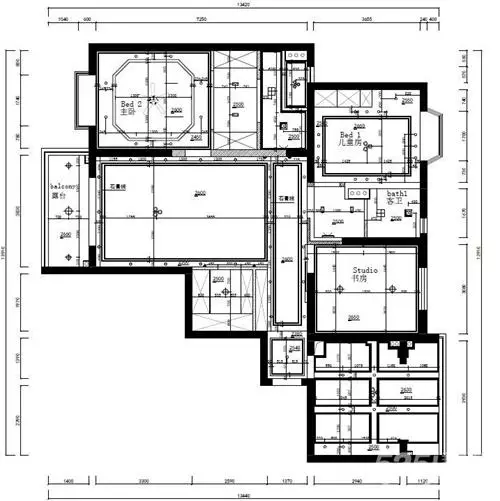

7、天花尺寸图
不能光有天花布置图哦,天花尺寸图也不可或缺。这张图上要标示每个具体吊顶制作的长宽尺寸,灯具安装的具体位置。

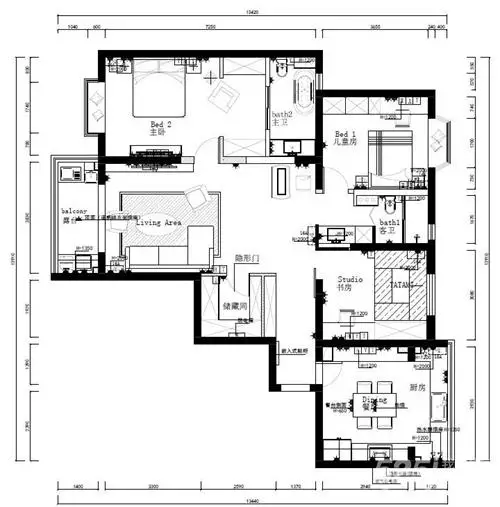

8、强弱电布置图
各个强电箱、强电插座、弱电箱、弱电插座的位置标示。这个图业主都容易忽视,其实最好仔细看一下,确定好按自己的居住需求布置足够的插座和网线插口等。

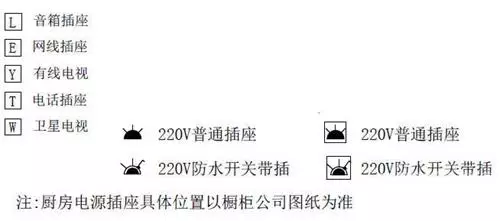

各种强弱电插座类型都会分类标示:

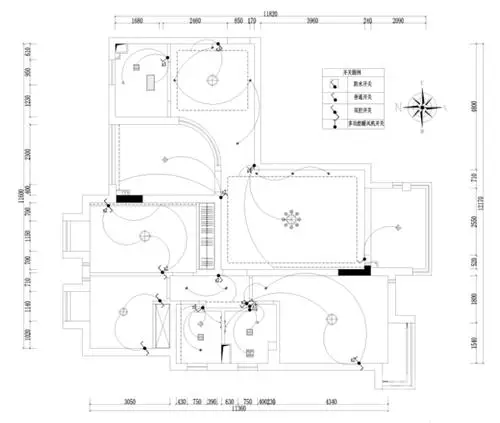

9、开关连线图
这张图会标示出每个区域的开关布置情况,注意有些区域要用到双联双控开关(比如进入卧室有控制卧室顶灯的开关;床头也会有控制这个顶灯的开关,方便睡觉前直接关灯不用起身)。

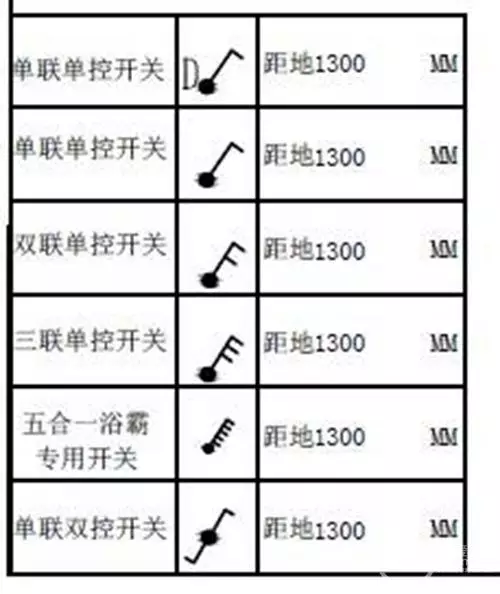

当然,开关也会分类标示
![](/upload/editor/image/20191029/20191029114158_7285.png)
10、给排水布置图
排水布置图是对冷热水管的大概走向进行标注示意。

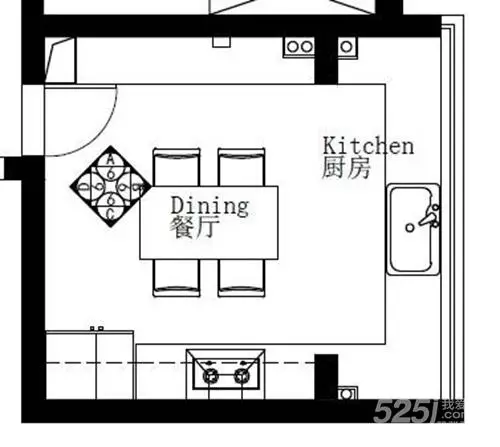

11、立面索引图
在平面图上标注出后面立面图视角位置。如下图中A就代表着厨房这个区域从A处看过去的立面。
![](/upload/editor/image/20191029/20191029114422_7754.png)

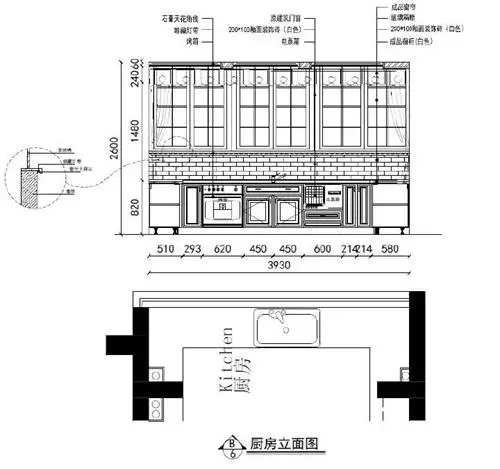

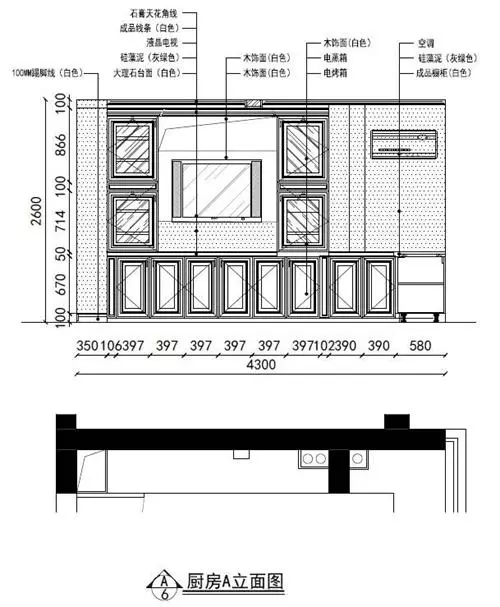

12、立面图纸
继续以上面厨房立面为例,下面是厨房里的4个立面图纸。最好在每个房间都有这样的立面示意,有些现场打的柜体还需要有内部示意。
![](/upload/editor/image/20191029/20191029114523_7129.png)
13、电气系统图
电气系统图即电气系统控制图。是用来表明供电线路与各设备工作原理及其作用,相互间关系的一种表达方式。是建筑安装工程中电气施工图的组成部分。
照明平面布置图是电气设备、装置与线路的平面布置图纸,是进行电气安装的主要依据
15、效果图
